CATIA V5 Flächen : Skript CATIA-Aufbaukurs Fächen
kle am 16.02.2016 um 00:32 Uhr (1)
Hallo,heute wurde das Kompendium zum Aufbaukurs Flächen auf den WHZ-Server hochgeladen. Die ursprünglich für die CAD-Praktika mit zusätzlichen Erklärungen konzipierte Kurzfassung ist für Web-Nutzer etwas ausführlicher abgefasst.Die gepackten kompletten Unterlagen mit allen verknüpften Dateien und Beispielen können heruntergeladen werden von http://whz-cms-10.zw.fh-zwickau.de/wk/catia.htm als gepackte Datei CATIA_AF_Komp2016Web.7z (ca. 190 MB).Weil die ZIP-Datei ca. 290 MB groß ist, wird sie nicht mit auf d ...
|
| In das Form CATIA V5 Flächen wechseln |
|
CATIA V5 Flächen : karosserie???
kle am 20.03.2007 um 21:22 Uhr (0)
Hallo,das Beste, was es an weiterführender CATIA-Literatur für den Karosserierohbau z. Z. gibt, ist das Buch von Brill. Freiformflächen für die Außenhaut (Class A bzw. Designflächen, die in der Regel mit ICEM erzeugt werden) und sonstige Sichtflächen spielen dort allerdings keine Rolle.Brill, MichaelParametrische Konstruktion mit CATIA V5Methoden und Strategien für den FahrzeugbauErscheinungsdatum: 07.09.2006ISBN-10: 3-446-40705-7ISBN-13: 978-3-446-40705-349,90 ¤Auf der beigefügten CD befinden sich praxisn ...
|
| In das Form CATIA V5 Flächen wechseln |
|
CATIA V5 Flächen : 3D Kurve
kle am 17.04.2007 um 22:27 Uhr (0)
Hallo,der tangenten- o. krümmungsstetige Anschluss geht mit V5-FreeStyle-3D-Kurve vom Typ Näherungspunkte auch. Um gem. CATIA-Hilfe mittels "Einrasten" (Anlage) die Tangentenstetigkeit zu Kurvenendpunkten herzustellen, müsste sehr stark gezoomt werden. Als bessere Alternative wird ein anderes Vorgehen empfohlen (Anlage roter Text). Wenn jedoch nur die Tangentenstetigkeit zu einer Geraden herzustellen ist, genügt das Einrasten.MfGkle------------------kle
|
| In das Form CATIA V5 Flächen wechseln |
|
CATIA V5 Flächen : Biegung generieren
kle am 16.05.2007 um 21:43 Uhr (0)
Hallo Beile,in den Eckbereichen handelt es sich nicht um eine Biegung, sondern um Aufweiten. Das wird mit CATIA wohl nur grob approximierbar sein. - Eventuell nur die geraden Seitenwände biegen und danach den Eckbereich angenähert schließen, möglichst unter Beachtung der Materialstreckung (Volumenkonstanz).- Denkbar wäre auch Shape Morphing, wenn die Lizenz Generative Shape Optimizer verfügbar ist. Ob das klappt, habe ich aber nicht probiert.MfGkle------------------kle[Diese Nachricht wurde von kle am 16. ...
|
| In das Form CATIA V5 Flächen wechseln |
|
CATIA V5 Flächen : Verstärkung / Bead
kle am 26.06.2007 um 14:24 Uhr (0)
Hallo,schau mal in die CATIA-Hilfe sdgug.pdf, S.882- 883. Es ist ganz einfach. Ich weiß nicht, ob ich diese 2 Seiten als Anhang hochladen darf.Befehl ist nur im Produkt Automotive Body in White Templates verfügbar. Die Grundfläche muss mindestens eine interne scharfe Kante besitzen.Die Option Neubegrenzung der Grundfläche aktivieren, um die Grundfläche mit der Leistenform zu trimmen.Einen Punkt auf der scharfen Kante auswählen.Referenzrichtung definieren. Standardmäßig handelt es sich dabei um die Tangenti ...
|
| In das Form CATIA V5 Flächen wechseln |
|
CATIA V5 Flächen : Wellschlauch
kle am 14.07.2007 um 10:17 Uhr (1)
Hallo Martin,mit welchem Tool kann die Erstellungsversion einer Datei (vor dem Öffnen mit CATIA) angezeigt werden? Ich hatte zwar schon vor Jahren gehört, dass auch irgendwie die zur Erstellung verwendete CATIA-Lizenz angezeigt werden kann, weiß aber nicht wie.------------------MfGkle[Diese Nachricht wurde von kle am 14. Jul. 2007 editiert.]
|
| In das Form CATIA V5 Flächen wechseln |
|
CATIA V5 Flächen : Skript CATIA-Aufbaukurs Fächen
kle am 28.06.2011 um 16:04 Uhr (1)
Hallo,auf das alte Skript zum Aufbaukurs Freiformflächen kann neuerdings über die Webseite http://whz-cms-10.zw.fh-zwickau.de/wk/catia.htm zugegriffen werden.------------------MfGkle
|
| In das Form CATIA V5 Flächen wechseln |
|
CATIA V5 Flächen : CATIA Freiformflächen
kle am 16.02.2016 um 00:39 Uhr (1)
Hallo,habe gerade eine Information zu Freiformflächen hochgeladen.http://ww3.cad.de/foren/ubb/Forum138/HTML/001199.shtml------------------MfGkle
|
| In das Form CATIA V5 Flächen wechseln |
 |
CATIA V5 Flächen : Planare Flächen nachträglich krümmen
kle am 27.07.2016 um 09:26 Uhr (1)

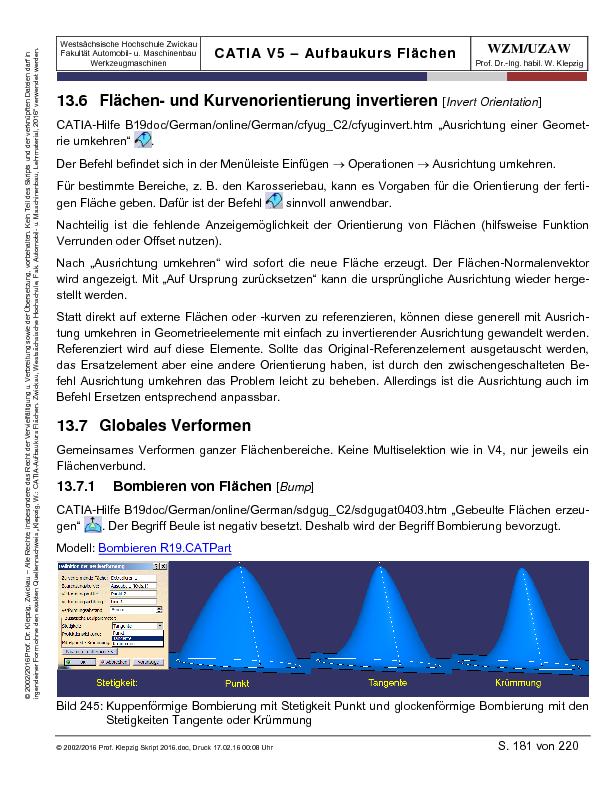

Hallo,neuere Fassung zur Flächenverformung als Anlage. (Auszug aus dem Kompendium zum Aufbaukurs Flächen http://whz-cms-10.zw.fh-zwickau.de/wk/catia.htm).------------------MfGkle" TARGET=_blankhttp://whz-cms-10.zw.fh-zwickau.de/wk/catia.htm).------------------MfGkle/A[Diese Nachricht wurde von kle am 19. Sep. 2016 editiert.]
|
